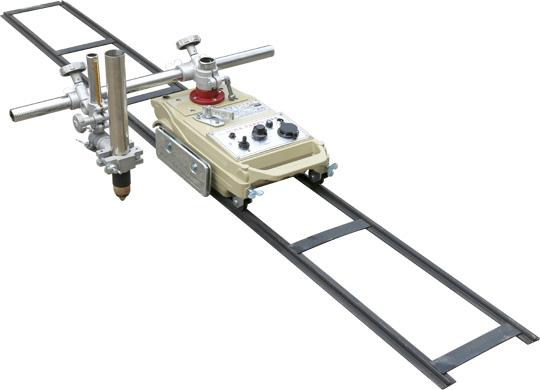

“CG1-30K”小車式氣體切割機是華威公司切割系列產品之一。該機器內部結構設計合理、外表美觀大方。在聽取了顧客的建議，經過技術研討，對此產品進行多項技術革新和工藝改進。本機采用了新型材料和零件加工工藝的嚴格要求從而使機器的可操作性和耐用性、隔熱能力都得到了大大的提高。本機可選配等離子割炬，對不銹鋼及有色金屬進行切割。本機配有等離子起弧線接口，可方便對等離子起弧進行控制。它以直線切割為主，可作＞ø200mm的圓周切割，運行速度是一般小車的3～4倍，以滿足等離子切割薄板的需要。適用于造船、橋梁、冶金、化工、重型機械等行業(yè)。
|

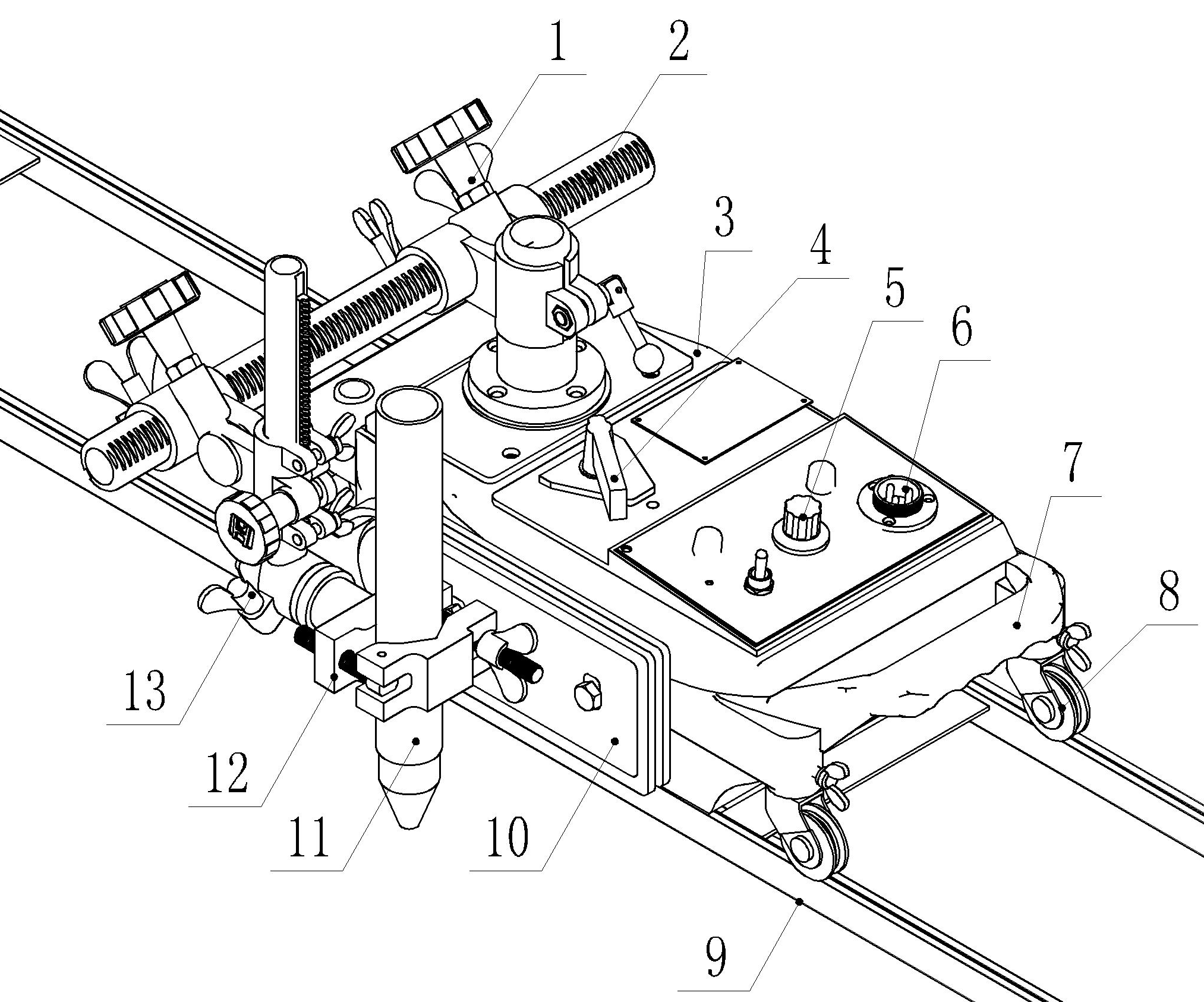

1.左右移動座 |
7.手提手柄 |
|
2.橫移齒條 |
8.萬向輪 |
|
3.主機體 |
9.導軌 |
|
4.離合手柄：手柄尖的一頭對齊“STOP” 為分離， |
10.隔熱板：阻礙因切割所產生的 |
|
對齊“START”為合上。 |
熱量擴散到機器內部 |
|
5.調速旋鈕：從“0”到“10”速度加快， |
11.等離子割炬 |
|
反之則減小。 |
12.等離子夾持器 |
|
6.電源插座 |
13.割炬上下移動座總成 |
技術規(guī)格
|
1.重量（主體部件） |
：12.5 kg |
|
2.裝置尺寸 |
：435×210×240 mm |
|
3.調速控制 |
：可控硅控制 |
|
4.電源 |
：AC 220V±10％ 50HZ |
|
5.切割速度 |
：50～4500 mm/min |
|
6.切割厚度 |
：根據選用等離子電源而定 |
|
7.坡口角度 |
：0-45° |
|
8.切割圓直徑 |
：ø200-ø2000mm |
|
10.電機 |
：直流 110V 50HZ 30W 轉速4200 r/min |
裝箱單
用戶收到包裝箱后將裝置小心地從包裝箱中取出。然后對照下列裝箱清單核對箱內各部件。確認箱中部件是否齊全。下列為驗收的標準配置零部件清單。
|
1.主機 |
1臺 |
|
2.移動總成 |
1套（包括左右、上下移動總成和齒條） |
|
3.電源線 |
1條 |
|
4.球頭螺絲M4 |
2只 |
|
5.無火焰割炬總成 |
1套 |
|
6.說明書,合格證 |
各1份 |
|
隨機的標準附件 |
|
|
1.割圓總成 |
1套 |
|
2.導軌 （按客戶需求任意選定一種） |
1）凸槽2根（每根1.8米） |
|
2）凹槽導軌1根（1.8米） |
|
|
選購附件 |
凹槽導軌2根（1.2米） |
