我公司生產的ISD/GPX系列管子切割坡口機功能強大，用途廣泛，能夠切割、坡口、平面法蘭加工。對于管子的壁厚有比較寬的選擇范圍，其主要特性如下：輕而樸實的設計，使的該切割坡口機成為徑向凈空量極小的理想工具。設計簡單以40﹪幅度降低了部件的繁雜性，大大提高了部件的互換性。功能強大，使用 ISD-600型切割坡口機，即能切割600MM口徑的管子。預載式可調軸承和加強型的底部軸承座圈結合在一起，最大限度地提高了機器可靠性和操作功能。固定系統能輕松自動的扣住管子。高強度的刀架滑臺，使用壽命長，精確度高。緊固部件要求簡單，僅需一個規格的扳手即可進行調節。可選擇電動和氣動驅動。

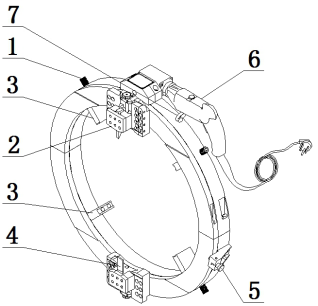

ISD-150各部件的名稱和作用
1）夾頭螺絲：螺絲是平均分布在主機圓環的四周，依次調節該螺絲的距離至到將管子卡住
2）坡口機刀架：標準配置是配兩只刀架，一種是安裝坡口刀具，另一種是安裝切斷刀具。
3）漲緊塊：漲緊塊共有四種，每種四只，要根據坡口管子的直徑大小來選擇合適的漲緊塊才能安裝。每種漲緊塊都有它相對應的切割管子直徑范圍。在漲緊塊端面上都標有它的使用范圍。（詳細請查看漲緊塊圖表）。
4）切斷刀具。
5）進刀手柄：當手柄向外拔起時，機器停止自動進刀。反之，當手柄處在最低位時機器開始自動進刀。
6）電機
7）吊環

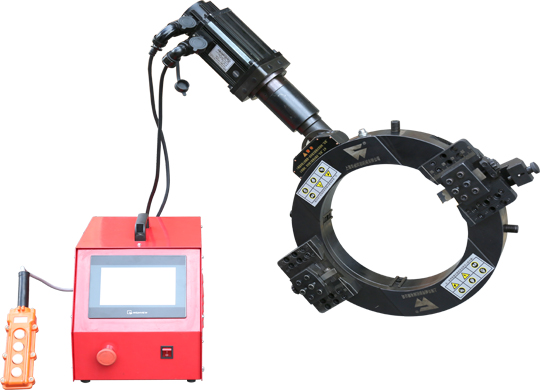

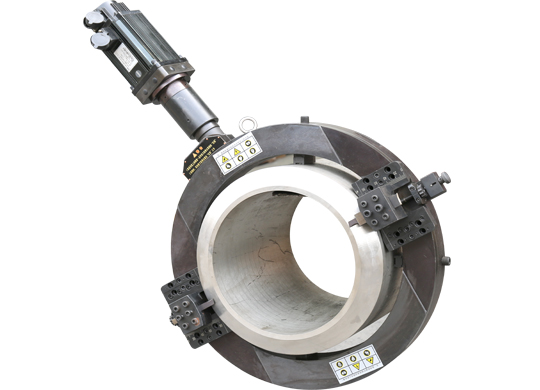

管材切割坡口加工，生產效率高，速度快，加工表面不變形，無毛刺，特別適用于焊接質量，效率要求較高的場合。大功率伺服電機恒定扭矩輸出，適用于各種材料的管道高精度坡口加工。

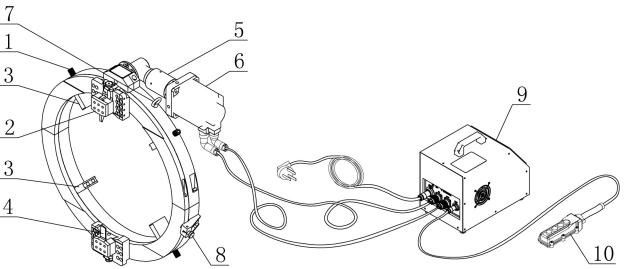

1）夾頭螺絲：螺絲是平均分布在主機圓環的四周，依次調節該螺絲的距離至到將管子卡住
2）坡口機刀架：標準配置是配兩只刀架，一種是安裝坡口刀具，另一種是安裝切斷刀具。
3）漲緊塊：漲緊塊共有四種，每種四只，要根據坡口管子的直徑大小來選擇合適的漲緊塊才能安裝。每種漲緊塊都有它相對應的切割管子直徑范圍。在漲緊塊端面上都標有它的使用范圍。（詳細請查看漲緊塊圖表5）。
4）切斷刀具
5）行星減速箱部件
6）電機
7）吊環
8）進刀手柄：當手柄向外拔起時，機器停止自動進刀。反之，當手柄處在最低位時機器開始自動進刀。
9) 伺服電機控制盒
10)手控盒

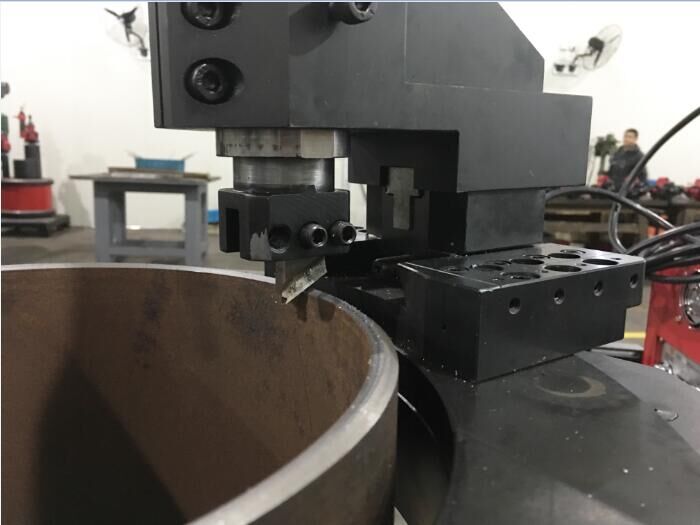

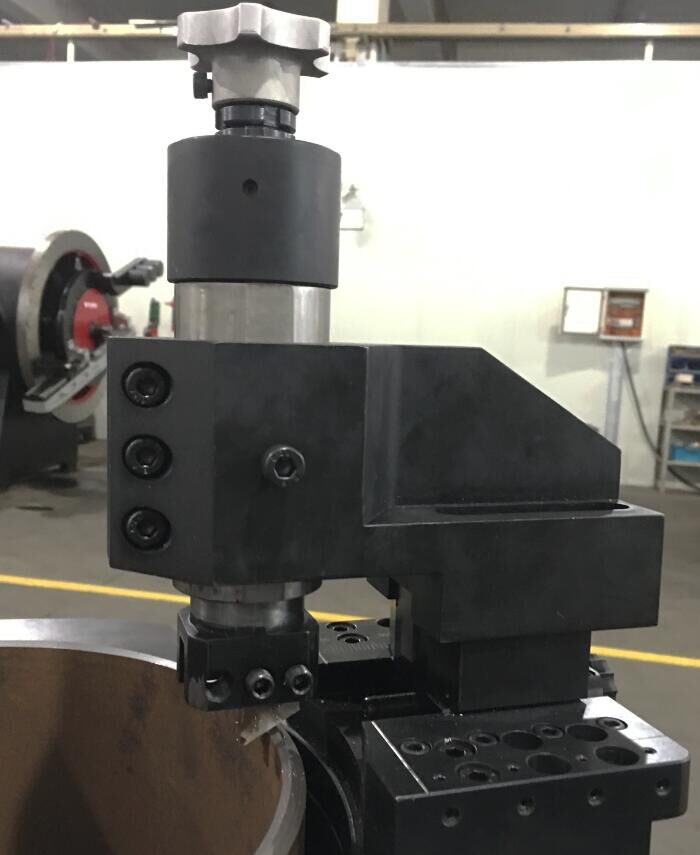

內坡口裝置
技術規格
|
型 號 |
ISD-150 |
ISD-300 |
ISD-450 |
ISD-600 |
ISD-750 |
ISD-830 |
ISD-900 |
ISD-1050 |
ISD-1230 |
|
輸入電機功率(W) |
1000 |
1500 |
2000 |
2500 |
|||||
|
電 壓 |
AC 220V |
||||||||
|
頻 率 |
50Hz |
||||||||
|
工作電流 |
6A |
||||||||
|
切割,坡口管子最大壁厚 |
≤38mm |
||||||||
|
管子切割 |
65-150 |
150-300 |
300-450 |
450-600 |
600-750 |
650-830 |
750-900 |
900-1050 |
1050-1230 |
|
刀盤旋轉 |
0-20 |
0-18 |
0-16 |
0-14 |
0-12 |
0-11 |
0-10 |
0-9 |
0-8 |
|
重量（整機凈重）(KG) |
30 |
45 |
60 |
80 |
100 |
110 |
120 |
135 |
150 |
漲緊塊圖表
|
機器型號漲緊 切割管子直徑 塊尺寸 范圍 |
ISD -150 |
ISD -300 |
ISD -450 |
ISD -600 |
ISD -750 |
ISD -830 |
ISD -900 |
ISD -1050 |
ISD -1160 |
ISD -1230 |
|
無漲緊塊 |
125 -150 |
270 -300 |
420 -450 |
570 -600 |
720 -750 |
800 -830 |
870 -900 |
1020 -1050 |
1130 -1160 |
1200 -1230 |
|
15mm |
95 -125 |
240 -270 |
390 -420 |
540 -570 |
690 -720 |
770 -800 |
840 -870 |
990 -1020 |
1100 -1130 |
1170 -1200 |
|
30mm |
65 -95 |
210 -240 |
360 -390 |
510 -540 |
660 -690 |
740 -770 |
810 -840 |
960 -990 |
1070 -1100 |
1140 -1170 |
|
45mm |
|
180 -210 |
330 -360 |
480 -510 |
630 -660 |
710 -740 |
780 -810 |
930 -960 |
1040 -1070 |
1110 -1140 |
|
60mm |
|
150 -180 |
300 -330 |
450 -480 |
600 -630 |
680 -710 |
750 -780 |
900 -930 |
1010 -1040 |
1080 -1110 |
|
75mm |
|
|
|
|
|
|
|
|
980 -1010 |
1050 -1080 |
軸向和徑向凈空量圖表
|
型號/規格 |
ISD -150 |
ISD -300 |
ISD -450 |
ISD -600 |
ISD -750 |
ISD -830 |
ISD -900 |
ISD -1050 |
ISD -1230 |
|
“A”DIM(mm) |
156 |
306 |
456 |
606 |
756 |
840 |
910 |
1060 |
1240 |
|
“B”DIM(mm) |
195 |
270 |
345 |
420 |
495 |
520 |
570 |
645 |
720 |
|
“C”DIM(mm) |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
145 |
裝箱單
將機器小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為應收的標準零部件清單。
|
序號 |
名稱 |
數量 |
備 注 |
|
1 |
機器主機 |
1臺 |
ISD-150/300/450/600/750/830/900/1050/1230 |
|
2 |
驅動馬達總成 |
1套 |
包括減速機構,1.5KW/1.8KW |
|
3 |
伺服電氣箱總成 |
１套 |
帶手控盒及連接線 |
|
4 |
電源線 |
1根 |
9m |
|
5 |
伺服電機電源線 |
1根 |
4m |
|
6 |
伺服驅動控制線 |
1根 |
4m |
|
7 |
1#漲緊塊 |
4 |
15mm |
|
8 |
2#漲緊塊 |
4 |
30mm |
|
9 |
3#漲緊塊 |
4 |
45mm |
|
10 |
4#漲緊塊 |
4 |
60mm |
|
11 |
內六角扳手 |
1套 |
M1.5-M10 |
|
12 |
內六角螺絲 |
9只 |
M8X16; M8X40; M8X65 ;各3只 (10.9級) |
|
13 |
內六角螺絲 |
8只 |
M8X35 (10.9級) |
|
14 |
內六角螺絲 |
8只 |
M8X25 (10.9級) |
|
15 |
切斷刀 |
2把 |
0度 |
|
16 |
坡口刀 |
1把 |
30度 |
|
17 |
坡口刀 |
1把 |
37度 |
|
18 |
定位銷 |
2只 |
|
