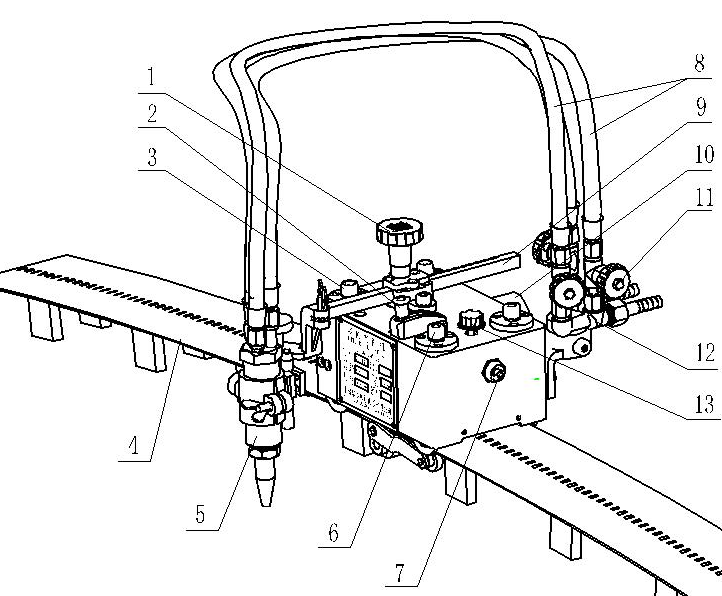

1.橫移手輪：通過調節該手輪，調節割炬橫向水平移動的距離。

2.離合手柄

3.定位輪調節手輪：根據鋼軌彎曲的弧形，調節定位輪來固定機器。

4.軌道：標準配置兩根軌道，可相互對接，每根軌道配有13塊永久磁鋼。

5.割炬

6.衡輪調節手輪

7.倒順開關：當開關斜置于箭頭方向時，機器開始朝該方向行走。

8.軟管：在氣體分配器和割炬之間連接，三條氣管分別用于燃氣；預熱氧；切割氧。

9.橫移齒條

10.電機

11.氣體兩通閥：調節氣體流量大小。

12.氣體分配器：

13.調速器：順時針旋轉旋鈕，裝置則加速運行。
