構成說明

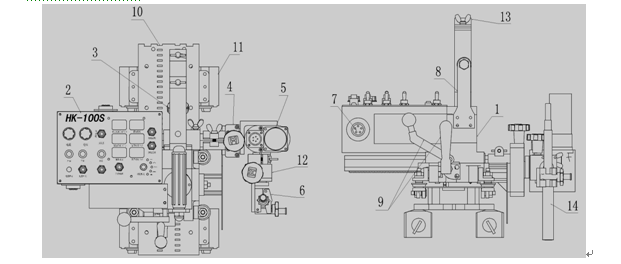

HK-100S由小車本體、控制箱，X-Y滑塊，焊槍夾具，導向輪，直線導軌等部件組成。

1）小車主體：也是小車的驅動裝置，包括電機，行星減速箱，驅動齒輪、導向輪等。

2）控制箱?？梢哉{(diào)節小車的所有動作，詳細內容參考后續的“控制面板說明”

3）橫移裝置：在焊接直條縫（如集裝箱）利用此裝置調整焊炬位置，避免頻繁地移動導軌。

4）焊炬微調滑塊。是調節焊槍位置的裝置，焊接當中可以進行上下左右的微調。

5）擺動器：焊接過程中各種焊接模式需他來執行。

6）焊槍夾持器。是固定焊槍的裝置，維修及調整是方便焊槍的拆卸。焊炬一定要夾緊，注意不要夾在導電部位，則會導致短路或電擊。

7）電源插座：此為外接電纜插座，機器的接地線也與此插座相連，

此電纜插座負責小車與送絲機的連接及電力供應。（電纜的另一端有兩個分支，一個接送絲機，另一個接電源。）

8）手柄：移動本裝置，請握緊此手柄。

9）離合手柄，和拆卸手柄：

10）鋼帶導軌。引導小車的行走路線。安裝有強力永磁磁鐵，讓導軌牢固地吸附工件之上，

     以適應各種焊接需求，尤其適合于半徑大于750mm的圓弧材料的焊接。

11）磁鐵：強力離合式磁鐵，要移動導軌時請將所有磁控開關旋至“OFF”。

X-Y滑塊：是調節焊槍位置的裝置，焊接當中可以將焊槍進行上下左右的微調。

12）焊槍微調裝置：用此裝置可準確引導焊槍對準焊接部位。

13）電纜架：可將架住靠近焊槍部分電纜，減輕搖擺器的負荷。

５）焊槍：直槍或彎槍，用戶選購。

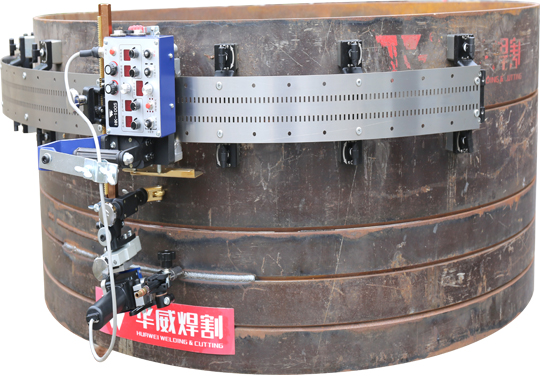

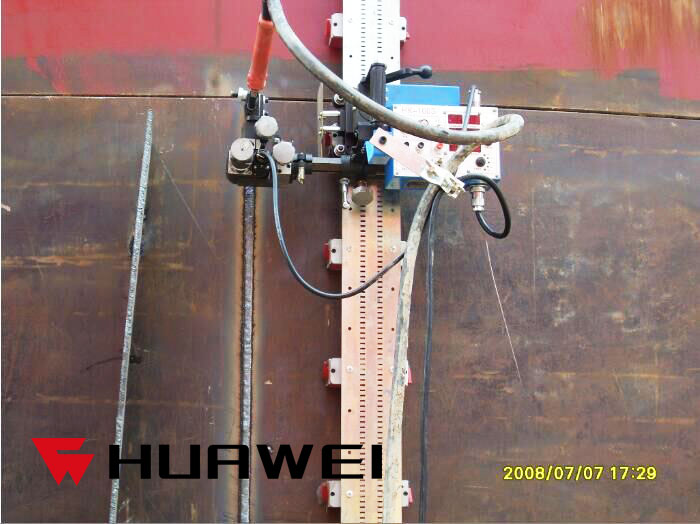

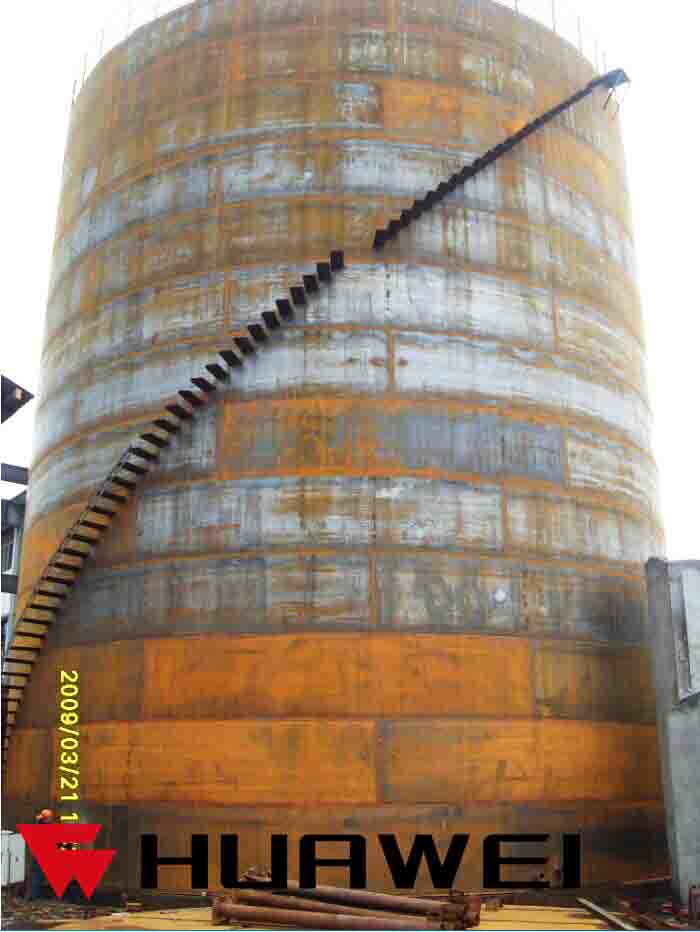

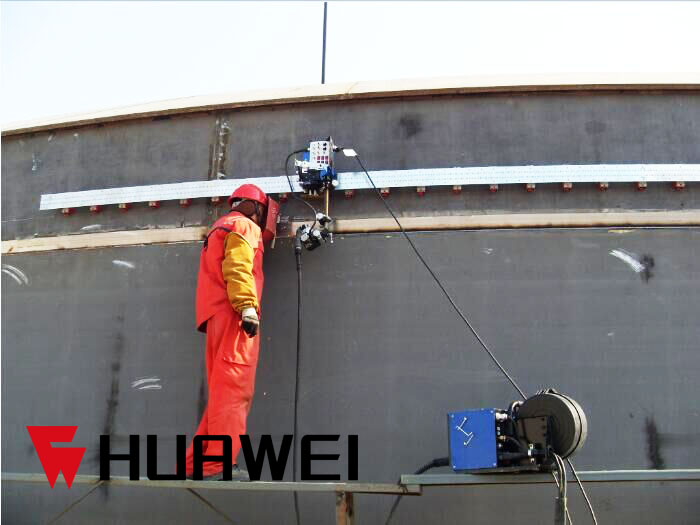

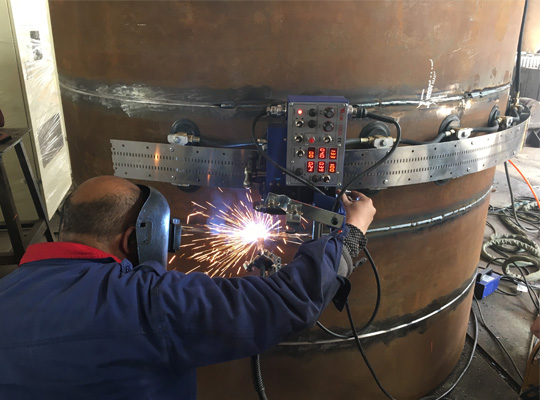

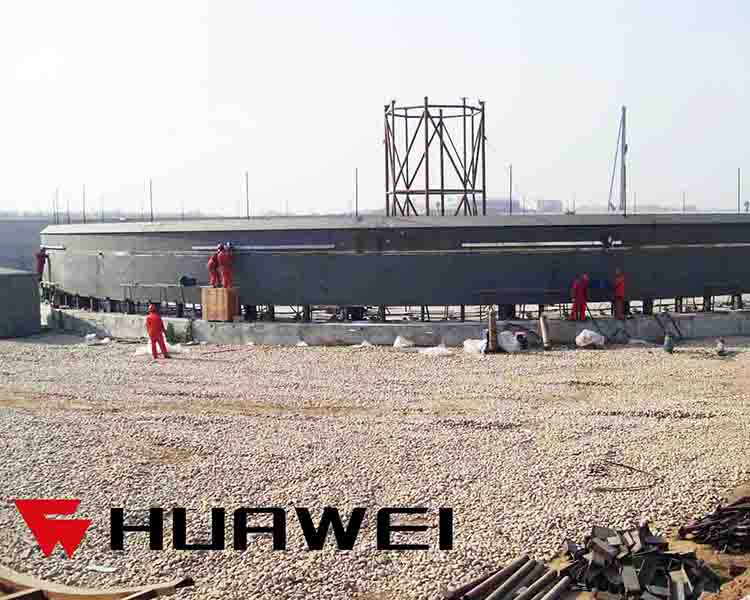

華威焊割系列焊接小車使用于眾多罐體和鋼結構以及船舶焊接工程。

觀看視頻了解更多情況。

主要技術參數

焊接工藝參數

裝箱清單

1. 整 機                                      一臺

品  名：柔軌搖擺焊接小車

型  號：HK－100S

隨機配套工件/附件：

2. 柔性導軌（2m）                     一條

3. 標準電源線  220V/16M           一根

4. 保險絲   220V/2A                   兩支

5. 內六角扳手                             一套

6. 說明書，                       　　   一份

7. 合格證                                   一份
