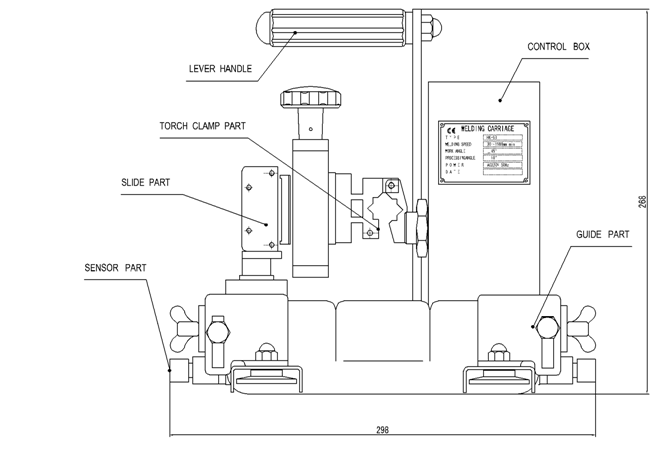

HK-5C由小車本體，X-Y滑塊，導向輪，焊槍夾具、感應開關停止開關，磁控手柄，控制箱等部件組成。

１）驅動部分：是驅動小車的裝置，以四個橡膠輪，錐齒輪，鏈條，鏈輪組成。

２）SLIDE  PART:X-Y滑塊。是調節焊槍位置的裝置，焊接當中可以進行上下左右的微調。

３）TORCH  CLAMP  PART:　焊槍夾。是固定焊槍的裝置，維修及調整是方便焊槍的拆卸。

４）GUIDE  PART:   導向輪?！⊙刂覆拿鏉L動，引導準確焊接部位的裝置。

５）LEVEL HANDLE:　磁控手柄。方便于安裝小車和移動。

６）CONTRAL BOX: 控制箱。可以調節小車的所有動作，詳細內容參考“控制面板說明”

７）磁鐵：安裝有永久磁鐵，避免了小車脫離焊接線的現象。

８）SENSOR PART:感應停止開關。焊接到工件末端時被觸動后小車自動停止工作。

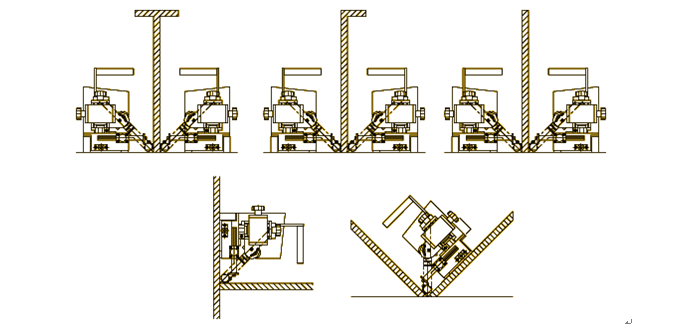

適用環境

主要技術參數

 裝箱清單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。各包裝組件中包含下列零部件：
