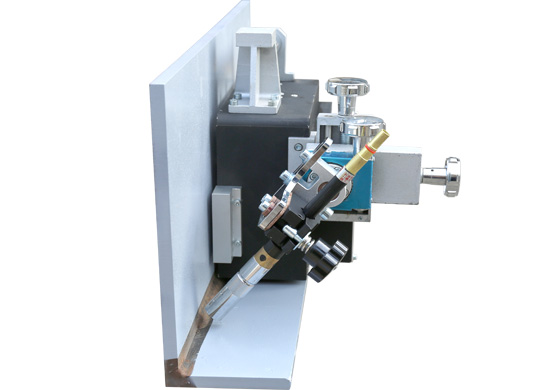

HK-4B型是電磁側吸式焊接自動小車，加裝焊炬可進行雙面焊接。安裝有永久強力磁鐵和電磁鐵，焊接時可以防止小車脫落，永久強力磁鐵可以防止因突然停電時電磁鐵失去作用而導致的小車掉下?lián)p壞事故。適用于箱型梁的角焊，體積小、重量輕，無軌道行走而且移動方便，此外還可以在傾斜面和較窄空間移動。安裝有行程停止開關，焊到工件末端，當行程開關被碰及時，小車會自動感應停止。驅動輪本身設計成向著焊接部位，小車底部裝有摩擦限位輪，可以更好的保證小車沿著焊接線行走。雙槍兩面同時焊接可以減少單面焊接的變形量。

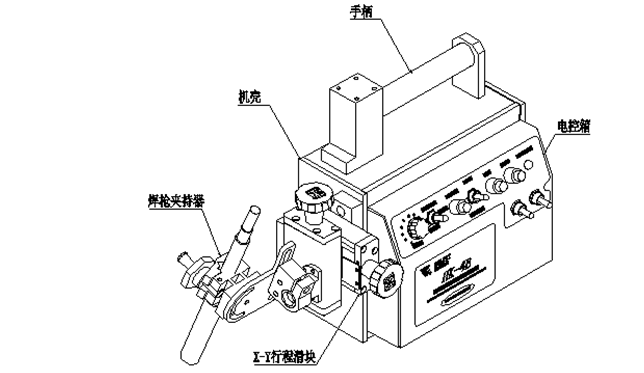

HK-4B主要由以下部件組成：
１） 手柄：便于安裝、拆卸、和移動小車。
２） 電機：驅動小車行走和焊接的動力裝置。
３） X-Y微調滑塊：方便在焊接當中對焊槍進行上下左右距離的調節。
４） 焊槍夾持器：焊槍的夾持裝置，同時可以很方便地調節焊槍所需角度。
５） 行程開關：小車焊接到工件末端，觸及到行程開關時小車停止工作。
６） 永久磁鐵：在突然停電時也能使小車吸附在工件表面，防止機器損壞事故。
７） 電磁鐵輪：通電后產生磁性使小車更加穩固地吸附在工件表面上，停電后會失去磁性，因
此，為防意外發生，應先取下小車后再斷電源。
電控箱：控制小車的一切動作，具體請參閱控制面板說明。
主要技術參數
|
項 目 |
參 數 |
|
|
小車 |
驅動方式 |
電磁四鐵輪驅動 |
|
規格 |
右側專用，加焊炬可以雙面焊接 |
|
|
焊槍調整范圍 |
垂直方向：55mm; 水平方向：55mm; 焊槍進行角調節范圍：±5° 焊槍作業角調節范圍：±45° |
|
|
外形尺寸 |
455mm(L) × 179mm(W) × 243mm(H) |
|
|
重量 |
14Kg |
|
|
焊接速度 |
150~880mm/min |
|
|
焊槍 |
CO2焊接用槍（兩邊同時焊接時用雙槍） |
|
|
控制箱 |
調整功能 |
電源燈；行走開始；行走停止；行走方向選擇；行走速度調節（0～880cm/min）; NO.1焊槍 焊接/非焊接； NO.2焊槍 焊接/非焊接 |
|
使用電源 |
AC 220V 50HZ |
|
焊接參數
|
焊絲直徑 焊接參數 |
Φ1.2mm |
Φ1.4mm |
Φ1.6mm |
|
|
電流（A） |
平焊 |
120-300 |
150-380 |
180-430 |
|
平角焊 |
120-280 |
150-320 |
180-380 |
|
|
橫焊 |
120-280 |
150-300 |
180-330 |
|
|
電壓（U） |
１） U＝14+0.051 ２） 300A以下時U=0.041+16±1.50 ３） 300A以上時U=0.041+20±2.0 |
|||
|
噴嘴與工件間的距離（H） |
1）200A以下時 H=10～15mm 2）200～350A時 H＝15～20mm 3）350～500A時 H＝20～25mm |
|||
|
焊絲伸出長度（L） |
一般取焊絲直徑的１０倍左右，即L=10d |
|||
裝箱清單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整。各包裝組件中包含下列零部件：
|
1.主機 |
1臺 |
|
2.穩壓電源（DC24V） |
1只 |
|
3.標準電源線220V/20m |
1根 |
|
4.2P焊槍控制線500mm |
1根 |
|
5.保險（2A） |
2只 |
|
6.扳手 |
1套 |
|
7.說明書，合格證 |
各1份 |
