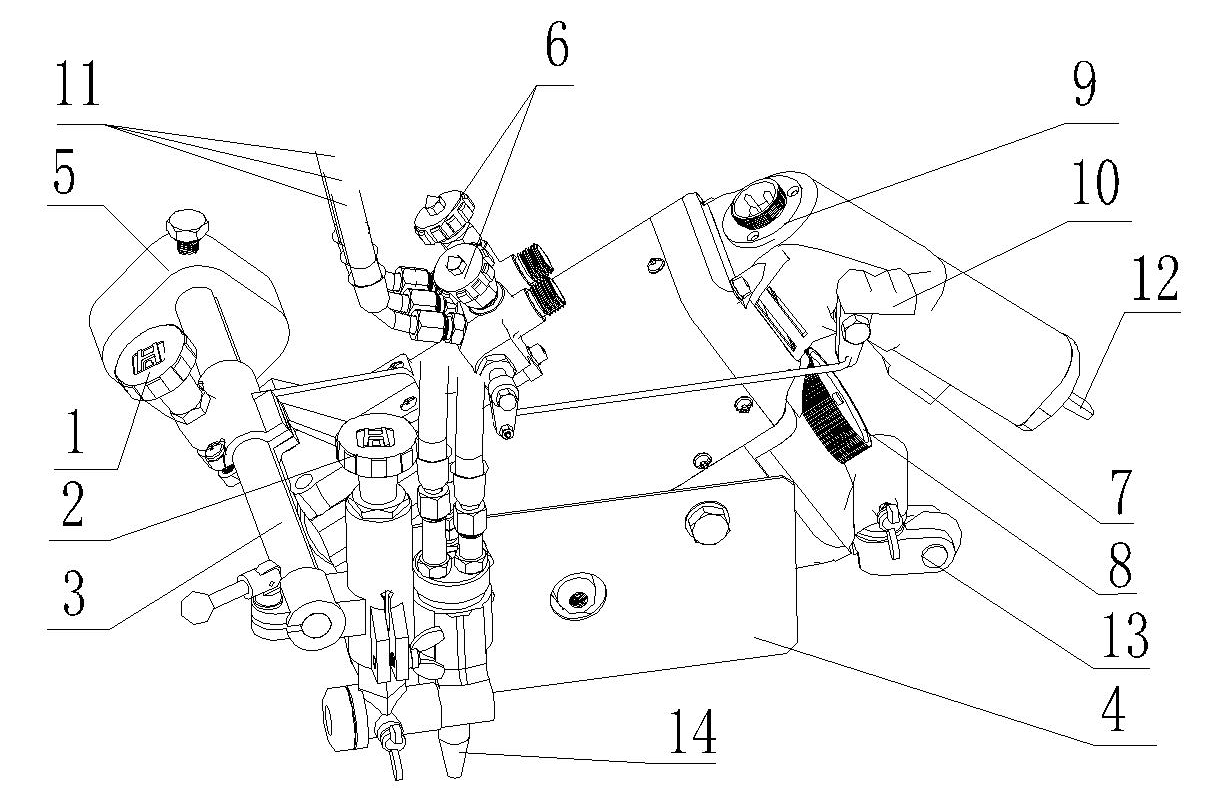

1. 調節手輪

7.離合手柄

旋轉手輪時，橫移齒條向左或向右移動。

手握緊時機器被分離。手松開后機器自動合上

2. 調節手輪

8.調節手輪

旋轉手輪時，割炬向下或向上移動。

  調節機器行走速度

3. 橫移齒條

9.電源插座

4.隔熱板

10.切割氧開關

阻礙熱量向機器內部擴散。

11.輸送氣體的軟管

5.平衡錘

12.電機正/反轉換開關

6.二通閥

13.萬向輪

調節氣體流量的大小。

14. 割嘴

1.重量（主體部件）

：10.5千克

附件

： 3.8 千克

2.裝置尺寸

：460 毫米×360 毫米×240 毫米

3.速度控制方法

：可控硅控制

4.電源

：交流 220V±10％

5.切割速度

：50～1000㎜/min

6.切割厚度

：5-30㎜

7.坡口角度

：0～45°

8.切割圓直徑

：Φ50～Φ550㎜

9.氣體

: 適用于氧氣,乙炔氣或液化石油氣

10.電機

  : 直流110V   50HZ  30W   轉速4200轉/分鐘

1.標準包裝

1）主體部件

1臺

2）標準割炬總成

1套

3）平衡錘

1個

4）割嘴（按用戶需求任選一種）

1.GO2：1#、2#、3#（乙炔）

各1只

2.GO3：1#、2#、3#（丙烷）

各1只

5) 上下移動座(包括橫移齒條)

1 根

  6) 進氣接頭

1 套

7）開口扳手

1把

8) 說明書,合格證

各1份

 9) 電源電纜

1套

10)半徑規(定位螺絲)

1只

11)專用坡口夾具

1套

12)M5內六角扳手

1只

13)十字螺絲刀

1把

14）通針

1套
