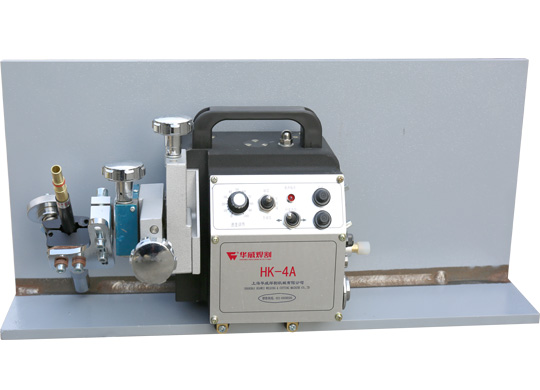

HK-4A是一種側吸式超小型焊接自動小車，特別適合窄小的空間下焊接。安裝有永久強力磁鐵，焊接時可以防止小車脫落，而導致的小車掉下?lián)p壞事故，同時保證機器不脫離焊接線。適用于箱型梁的角縫焊，體積小、重量輕、無軌道行走、移動方便，此外還可以在傾斜面和較窄空間里移動。安裝有行程停止開關，焊到工件末端，當行程開關被碰及時，小車會自動感應停止。驅動輪本身設計成向著焊接部位，小車底部裝有摩擦限位輪，可以更好的保證小車沿著焊接線行走。

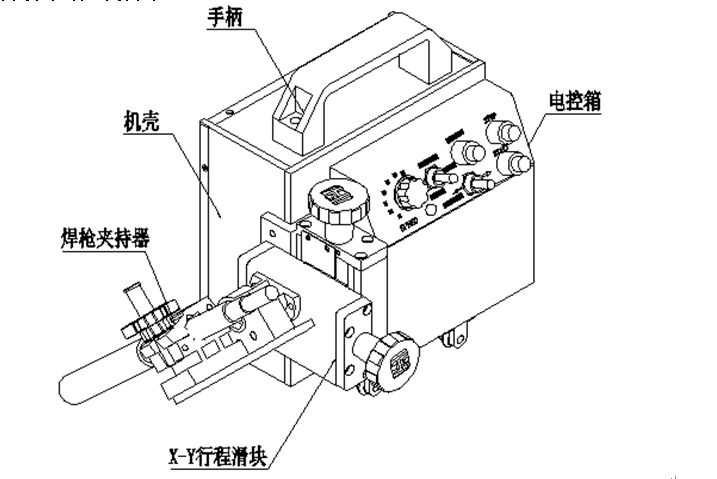

HK-4A主要由以下部件組成：
１） 手柄：便于安裝、拆卸、和移動小車
２） 電機：驅動小車行走和焊接的動力裝置
３） X-Y微調滑塊：方便在焊接當中對焊槍進行上下左右距離的調節
４） 焊槍夾持器：焊槍的夾持裝置，同時可以很方便地調節焊槍所需角度
５） 行程開關：小車焊接到工件末端，觸及行程開關時小車停止工作
６） 永久磁鐵：能使小車吸附在工件表面，防止機器損壞事故，同時保證機器不脫離焊接線。
７） 電控箱：控制小車的一切動作，具體請參閱控制面板說明。
主要技術參數
|
項 目 |
內 容 參 數 |
|
|
小車 |
驅動方式 |
四橡膠輪驅動 |
|
規格 |
右側專用， |
|
|
焊槍調整范圍 |
垂直方向：55mm; 水平方向：55mm; 焊槍進行角調節范圍：±5°；焊槍作業角調節范圍：±45° |
|
|
外形尺寸 |
193(L) * 181(W) * 221(H) mm |
|
|
重量 |
6.9Kg |
|
|
焊接速度 |
150~1500mm/min |
|
|
焊槍 |
CO2焊接用槍 |
|
|
控制箱 |
調整功能 |
電源燈；行走開始；行走停止；行走方向選擇；行走速度調節（0~1500cm/min）; 焊接/非焊接；手動收弧 |
|
使用電源 |
AC 220V |
|
裝箱清單
用戶在收到包裝箱后請先檢查裝箱清單中所示的各部件是否完整無缺。
|
1 |
主機 |
1臺 |
|
2 |
穩壓電源 DC24V |
1只 |
|
3 |
標準電源線 220V/20M |
1根 |
|
4 |
2P焊槍控制線500mm |
1根 |
|
5 |
保險絲 220V/2A |
兩支 |
|
6 |
扳手 |
一套 |
|
7 |
說明書 |
一份 |
|
8 |
合格證 |
一份 |
