“HK-200”改進型是高精度小圓專用氣體切割機，在基座配有強力電磁鐵，可以牢固的吸附在鋼板上，實現了傾斜面或垂直面的圓形切割，減少對工件的吊裝。氣路采用了無限旋轉氣體分配器，保證在切割過程中軟管永不纏繞。在割圓的同時還可以進行坡口的切割。該機輕便易攜帶，帶有圓心定位裝置，操作方便靈活。
|

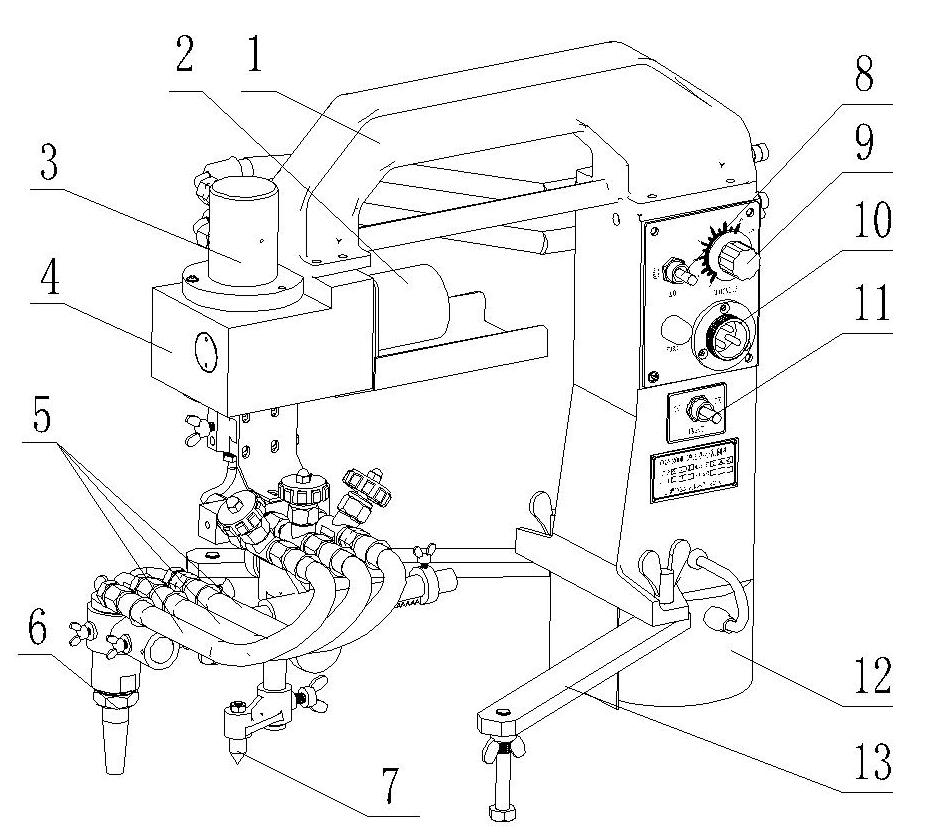

1. 把手 |
8. 電機正/反轉換開關 |
|
2．電機 |
改變切割方向，中間為停止位置。 |
|
3. 無限旋轉氣體分配器 |
9.調速手輪 |
|
保證在切割過程中軟管永不纏繞。 |
調節(jié)機器行走速度 |
|
4．齒輪箱 |
10.電源插座 |
|
5. 輸送氣體的軟管。 |
11.電磁鐵開關 |
|
6. 割炬 |
12．電磁鐵 |
|
7．頂尖：此頂尖插入圓中心的沖孔中。 |
13. 支腳：保持裝置平衡。 |
技術規(guī)格
|
1.重量（主體部件） |
：11.5千克 |
|
2.裝置尺寸 |
：450（L）×395（H）×360（W）毫米 |
|
3.速度控制方法 |
：SCR控制 |
|
4.電源 |
：交流 220V±10％ |
|
5.切炬旋轉速度 |
：0.5～6.5 轉/分鐘 |
|
6.切割厚度 |
：5-30毫米 |
|
7.坡口角度 |
：0～45° |
|
8.切割圓直徑 |
：Φ40～Φ200毫米 |
|
9.氣體 |
: 適用于氧氣,乙炔氣或液化石油氣 |
|
10.電機 |
: 直流24V 15W 5000轉/分鐘 |
|
11.固定方式 |
: 電磁鐵(工作吸附力150Kg/0mm) |
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為應收的標準零部件清單。
|
1.標準包裝 |
||
|
1）主體部件 |
1臺 |
|
|
2）割嘴（根據用戶 需求任選一種） |
1）G02 1#、2#、3#(適用于乙炔) |
各1只 |
|
2）G03 1#、2#、3#(適用于丙烷) |
各1只 |
|
|
3) 進氣接頭 |
1 套 |
|
|
4）開口扳手 |
1把 |
|
|
5) 說明書,合格證 |
各1份 |
|
|
6) 電源電纜 |
1套 |
|
|
7) 保險繩,保險扣 |
各1只 |
|
|
8) 十字螺絲刀 |
1把 |
|
