“CG1-30H”便攜式自動氣體切割機是華威公司最新開發和研制的新產品,該機器內部結構設計合理；外表美觀大方。在顧客的指導下對此進行多項技術和工藝改進,由于采用了新的材料和對零件加工工藝嚴格要求,機器的可操作和耐用性,隔熱能力都得到了很大的提高。如移動部分、上下移動座、火口夾持器等都采用銅質材料，故不容易斷裂、碰傷。蝸輪采用青銅材質，經久耐用。
|

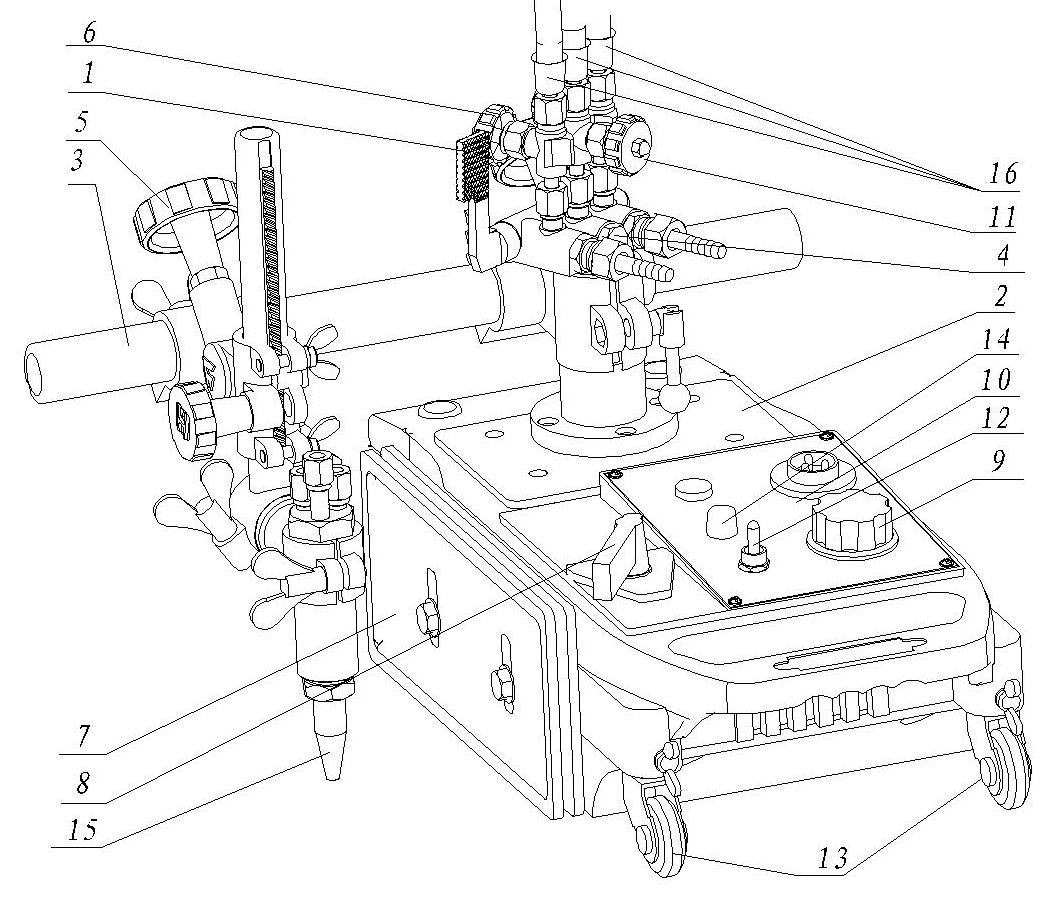

1. 快速開關手柄 手柄分三檔開關, 分別為關閉,預熱和切割. 處在關閉位置時將關閉所有氣體。 2. 主機 |
8.離合手柄 9.調速手輪: 調節機器行走速度 10.電源插座 11.預熱氧閥門 |
|
3.橫移齒條 |
12.馬達.正/反轉換鈕開關 |
|
4.氣體分配器 |
13.萬向輪 |
|
5.橫移手輪 |
14.保險絲 |
|
6.燃?xì)舛ㄩy: 調節氣體流量的大小 |
15.割嘴 |
|
7.隔熱板: 阻礙熱量向機器內部擴散。 |
16.輸送氣體的軟管 |
技術規格
|
1.重量（主體部件） |
：16千克 |
|
附件 |
：7.8千克 |
|
2.裝置尺寸 |
：435毫米×210毫米×240毫米 |
|
3.調速控制 |
：可控硅控制 |
|
4.電源 |
：交流 220V±10％ 50HZ |
|
5.切割速度 |
: 50～750/mm/min |
|
6.切割厚度 |
: 5～100mm |
|
7.坡口角度 |
: 0～45度 |
|
8.切割圓直徑 |
: ø200～ø2000mm |
|
9.割嘴 |
: G02(適用于乙炔),G03(適用于炳烷) |
|
10.電機 |
: 直流 110V 50HZ 30W 轉速4200r/min |
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件確認其完整無缺。
下列為應收的標準單割炬配置零部件清單。
|
1.主機 |
1臺 |
|
2.割炬 |
1套 |
|
3.割嘴(乙炔) |
3只 |
|
4.扳手 |
1套 |
|
5.上下移動座 |
1套 |
|
6.左右移動座(包括大橫移齒條) |
1套 |
|
7.電源線 |
1條 |
|
8.半徑規 (定位螺絲) |
1個 |
|
9.說明書,合格證 |
各1份 |
|
10.近氣接頭 |
1套 |
|
11.球頭螺絲M4 |
2只 |
|
應收的標準副件 |
|
|
1.半徑桿 |
1根 |
|
2.凹槽導軌（按客戶需求任意選定一種） |
1）凸槽2根（每根1.8米） |
|
2）凹槽導軌1根（1.8米） |
|
|
選購附件 |
凹槽導軌2根（1.2米） |
