“CG1-75”型鋼錠切割機是一種輕型切割設備。本機采用高強度鋁合金材料鑄造而成，體積較大，運行更平穩。調速系統采用可控硅觸角調速，操作方便。割炬遠離機身，極大地減少了高溫環境對機器的影響。本機切割厚度為50～350mm，適合于厚板切割。本機不包括導軌部分，用戶可根據實際情況，方便地利用型材和輕軌自行制造安裝導軌。本機結構緊湊，操作方便移動靈活，使用安全，需輔助時間短。

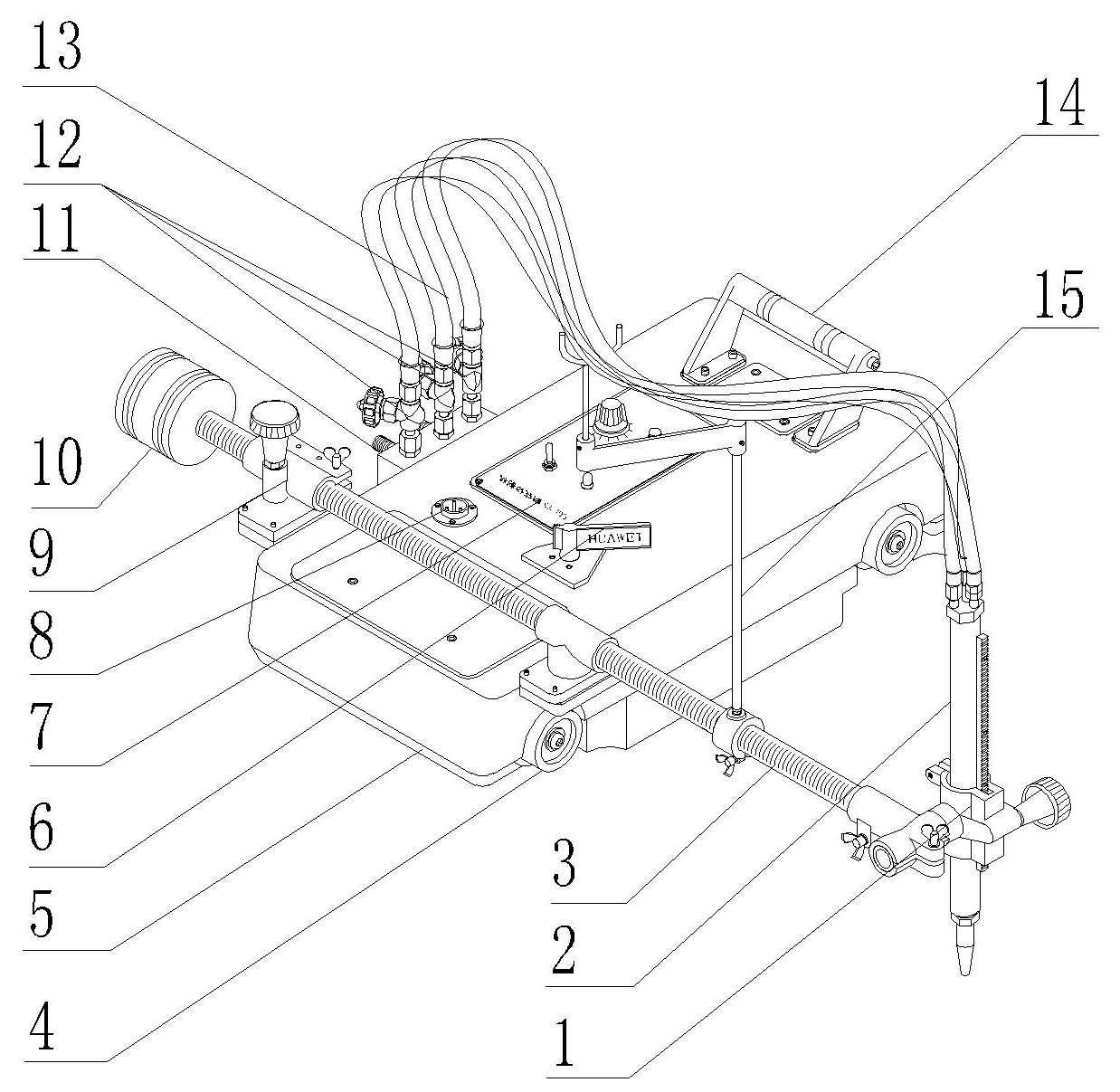

各部件的名稱
2. 割炬體
3. 橫移齒條
4. 驅動輪
5. 主機殼
6. 離合手柄：手柄尖的一頭對齊“STOP”為分離；對齊“START”為合上。
7. 操作面板
8. 電源插座
9. 左右移動座：調節割炬的水平位置。
10. 重錘：維持機體平衡。
11. 氣體分配器
12. 氧氣皮管
13. 燃氣皮管
14. 手提手柄
15. 皮管支架
16. 主機體
17. 隔熱板：阻礙因切割所產生的熱量擴散到機器內部
技術規格
|
1.重量（主體部件） |
：28 kg |
||||
|
2.裝置尺寸 |
：510mm×1200mm×500mm |
||||
|
3.調速控制 |
：可控硅控制 |
||||
|
4.電源 |
：交流 220V±10％ 50HZ |
||||
|
5.切割速度 |
：50～750/mm/min |
||||
|
6.切割厚度 |
：50-350mm |
||||
|
7.坡口角度 |
：0-45度 |
||||
|
8.ZYT261電機 |
：DC 110V 0.5A 50HZ 30W 轉速3600-4600r/min |
||||
|
9.割嘴參數 |
|||||
|
割嘴編號 |
切割厚度 |
氧氣壓力（Mpa） |
乙炔壓力（Mpa） |
切割速度(mm/min) |
|
|
GO3-6# |
160-220 |
0.6-0.7（6br） |
0.04 |
150-110 |
|
|
GO3-7# |
220-260 |
0.7-0.8（6br） |
0.04 |
120-90 |
|
|
GO3-8# |
260-320 |
0.7-0.8（6br） |
0.04 |
90-60 |
|
|
|
|
|
|
|
|
裝箱單
用戶收到包裝箱后將裝置小心地從包裝箱中取出。首先，要對照以下清單核對包裝箱中各部件是否齊全。下列為標準配置零部件清單。
|
1.主機 |
1臺 |
|
|
2.割炬氣路總成 |
1套 |
|
|
3.移動總成 |
1套（包括左右、上下移動總成和齒條） |
|
|
4.割嘴（按用戶需求任選一種） |
1.GO2：6#、7#、8#（乙炔） |
各1只 |
|
2.GO3：6#、7#、8#（丙烷） |
各1只 |
|
|
5.割炬夾持器 |
1套 |
|
|
6.進氣接頭 |
1套 |
|
|
7.重錘 |
1只 |
|
|
8.電源線 |
1條 |
|
|
9.說明書,合格證 |
各1份 |
|
